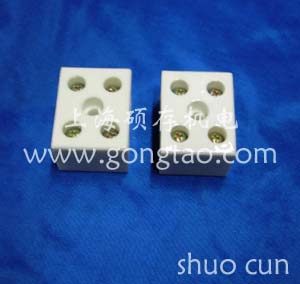

d电炉瓷接头
普通陶瓷采用挤压式生产工艺制造,尺寸要求不高的产品,可以选购这系列,(表面有上釉和不上釉),按照客户要求尺寸进行生产及组装,有1极2极和3极,镀镍黄铜或黄铜及不锈钢终端等各个类型供选择,能够承受250°C高温。
陶瓷电路接插件
产品特点: 绝缘、耐高低温,耐震性能好;在使用中完全不会受热变形,并在气温大幅度变化下,壳体不收缩不破裂;与线路路紧密结合后,能达到防尘防水效果。
技术参数: 电击穿强度15—20KV/mm
线膨胀系数(6.5—8)×
尺寸公差≤±0.1mm。
应用领域: 广泛用于高档插座及特殊行业用插座
|
|
|
|

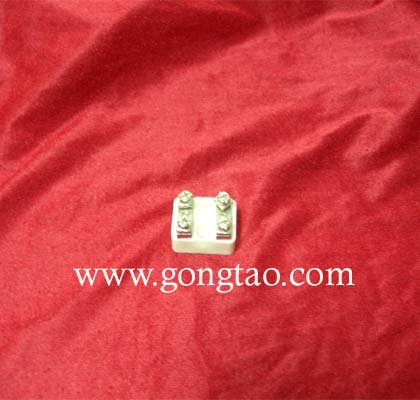

普瓷陶瓷电炉接头(5A-20A) |
高频瓷接头大安培(30A) |
高频瓷接头特大安培(50A) |

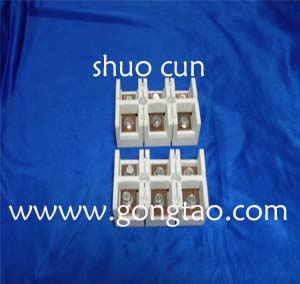

过桥陶瓷接线端子(15A-40A) |
|
|
|
|

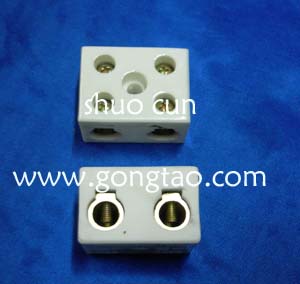

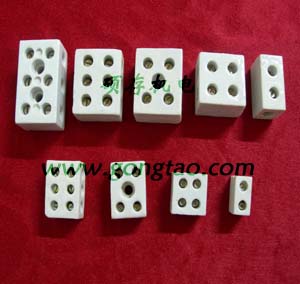

陶瓷接线端子 (5A-30A) |
开口瓷接头 (15A-30A) |
陶瓷接线柱 (15A-30A) |

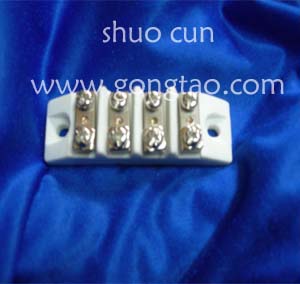

陶瓷接线排 (100A-200A) |
|
|
|
|

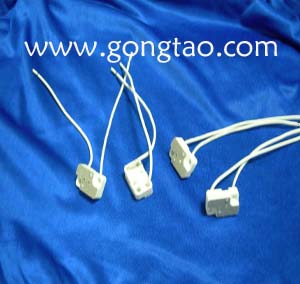

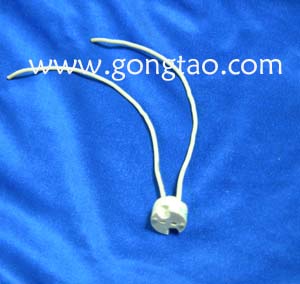

灯座 |
接线柱 |
灯座 |
灯座 |
陶瓷瓷接头 陶瓷接线端子尺寸表
品 名 |
规 格 |
材 质 |
长 度 |
宽 度 |
高 度/ 厚 度 |
安 培 A |
瓷接头
(普通) |
一路二眼(小二眼) |
普通陶瓷 |
20 |
10 |
13 |
5 A |
大二眼 |
普通陶瓷 |
|
|
|
10 A |
小四眼 |
普通陶瓷 |
21 |
21 |
15 |
5 A |
大四眼 |
普通陶瓷 |
32 |
28 |
22 |
10 A |
小五眼 |
普通陶瓷 |
28 |
21 |
14 |
5 A |
大五眼 |
普通陶瓷 |
36 |
29 |
21 |
10 A |
小六眼 |
普通陶瓷 |
28 |
21 |
16 |
5 A |
大六眼 |
普通陶瓷 |
37 |
29 |
21 |
10 A |
瓷接头
(高频) |
一路二眼(小二眼) |
高频陶瓷 |
18 |
9 |
13 |
5 A |
大二眼 |
高频陶瓷 |
27 |
15 |
19 |
10 A |
小五眼 |
高频陶瓷 |
20 |
18 |
15 |
5 A |
大五眼 |
高频陶瓷 |
30 |
27 |
19 |
10 A |
中五眼 |
高频陶瓷 |
29 |
21 |
14 |
5 A |
小六眼 |
高频陶瓷 |
|
|
|
5 A |
小八眼 |
高频陶瓷 |
|
|
|
5 A |
大六眼 |
高频陶瓷 |
36 |
30 |
20 |
10 A |
大八眼 |
高频陶瓷 |
52 |
30 |
21 |
20A |
特殊规格 |
大号 大五眼 |
高频陶瓷 |
42 |
31 |
26 |
30A |
特大号大五眼 |
高频陶瓷 |
45 |
34 |
30 |
50A |
两路 接线排 |
高频陶瓷 |
32 |
23 |
12 |
20-30A |
过桥 接线端子
过桥 瓷接头 |
高频陶瓷 |
80 |
24 |
18 |
30A |
开口 瓷接头 |
高频陶瓷 |
41 |
32 |
23 |
30A |
小十眼 |
高频陶瓷 |
48 |
16 |
14 |
5A-10A |
大十眼 |
高频陶瓷 |
55 |
30 |
20 |
20A |
接线排 五排 |
高频陶瓷 |
98 |
34 |
34 |
20A-30A |
最大 开口接头 |
高频陶瓷 |
115 |
66 |
40 |
100A-200A |
|
